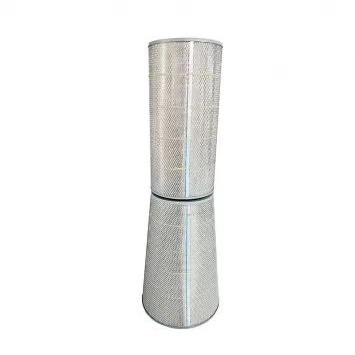

Il filtro dell'aria di aspirazione della turbina a gas JinJue per turbina a gas GE è un componente indispensabile del sistema di turbina a gas, ampiamente utilizzato in vari campi come la produzione di energia, l'aviazione e l'industria. Il suo compito principale è quello di filtrare il particolato e gli inquinanti presenti nell'aria prima che entrino nel motore a turbina a gas.
| Nome dell'articolo o servizio correlato | Specifiche tecniche e standard |
| Filtro dell'aria di aspirazione della turbina a gas per turbina a gas GE (cilindrico e conico) per turbina a gas GE | Media filtrante: media composita idrorepellente in tessuto non tessuto sintetico al 100%. |
| Pieghe: le pieghe devono essere stabilizzate a spirale mediante adesivo hot-melt sia sul nucleo interno che su quello esterno. | |
| N. di pieghe e area media: N. di pieghe per cilindrico: ≥310 pieghe Area media per cilindrico: ≥18 m2 N. di pieghe per conico: ≥375 pieghe Area media per conico: ≥22 m2 | |
| Tappi terminali: zincati | |
| Rivestimenti aperti (interno ed esterno): acciaio al carbonio zincato da G90 a ASTM653 o superiore | |
| Costruzione: costruzione completamente metallica, non saldata | |
| Rondella: ogni set di filtri deve essere fornito con 1 rondella standard rivestita in gomma per posizionare il set di filtri sul treppiede. | |
| Materiale della guarnizione: pezzo unico, senza giunzioni, schiuma rivestita in poliuretano (a cellule chiuse) o EPDM. | |
| Arresti della guarnizione: integrati nel filtro conico che impedisce la compressione eccessiva della guarnizione. La schiuma di poliuretano deve avere una consistenza tale che quando si stringe 6-10FT-LBS sul bullone di ritenzione, la tenuta sarà ermetica in modo da non consentire il bypass dell'aria sporca. | |
| Tipo di colla/invasatura: poliuretano | |
| Dimensioni: Cilindrico: Diametro esterno del cappuccio: Ø324 ID del cappuccio: Ø215 Foro del ID tappo chiuso: Ø30mm Lunghezza: 660 Conico: Diametro esterno del cappuccio più piccolo: Ø324 ID del cappuccio più piccolo: Ø215 Diametro esterno del cappuccio più grande: Ø445 ID del cappuccio più grande: Ø330 Lunghezza: 660Nota 1: Tolleranza nella dimensione ±3mmNota 2: Cilindrico + 1 Conico= 1Set e la dimensione esterna del Cilindrico dovrebbe essere uguale all'estremità più piccola del Conico. | |
| Peso:Cilindrico:Non deve superare i 6 kg puliti.Conico:Non deve superare i 7 kg puliti | |
| Portata d'aria: da 2.338 m3/ora a 2.980 m3/ora | |
| Efficienza media per particelle da 0,4 µm: ≥95% (è richiesto il certificato di prova, testato da un istituto di prova indipendente) | |
| Classe di efficienza:a) EN779:2012: F9 (è necessario presentare il certificato di prova, testato da un istituto di prova indipendente) | |
| Capacità di trattenere la polvere: ≥2000 g con una caduta di pressione di 4" WG (1000 Pa) utilizzando la polvere di prova ASHRAE: | |
| Caduta di pressione iniziale a >2338m3/ora: <240Pa (0,96''H2O) | |
| Pressione di scoppio, sia in condizioni asciutte che bagnate:>6230PA (25''H2O) | |
| Intervallo di umidità: da 0 a 100% di umidità relativa | |
| Intervallo di temperatura di funzionamento: da -40°C a +50°C (da -40°F a +122°F) |
